HC-ZH20

静载荷测试仪

智能操控，安全稳定
内置4G+WIFI模块
高精度传感器，可靠高效

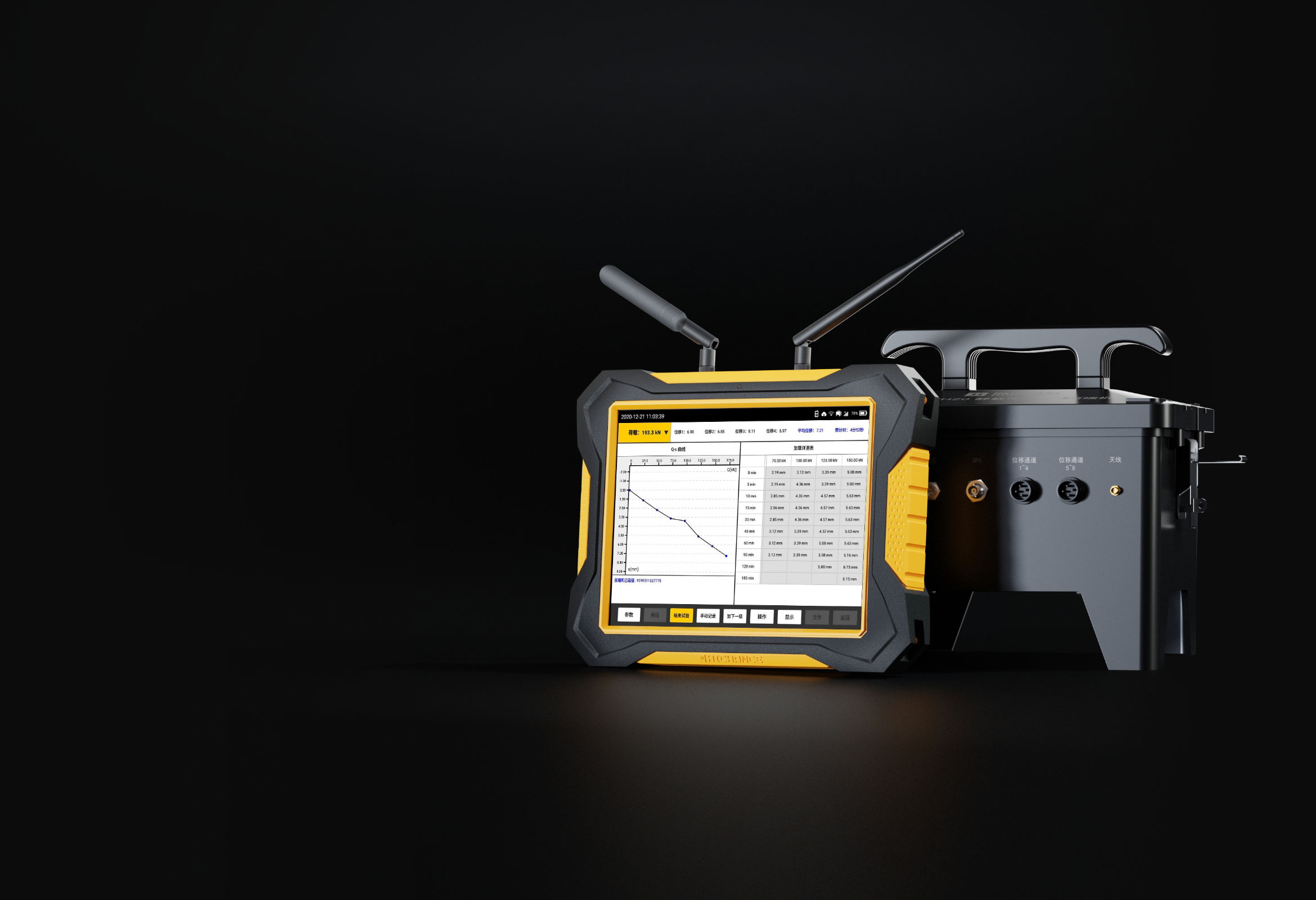

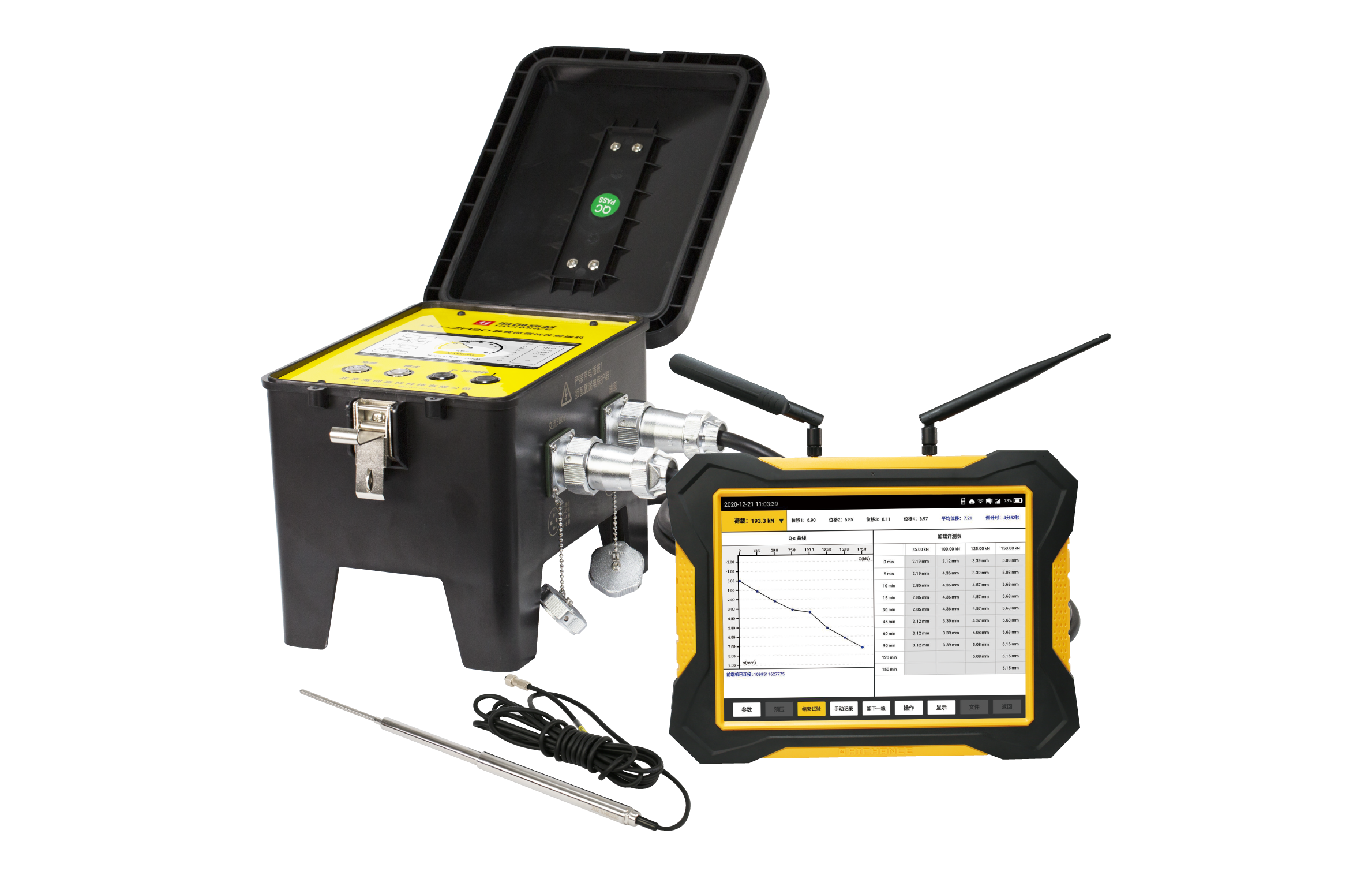

HC-ZH20 静载荷测试仪
HC-ZH20 静载荷测试仪

12.1寸
彩色液晶屏

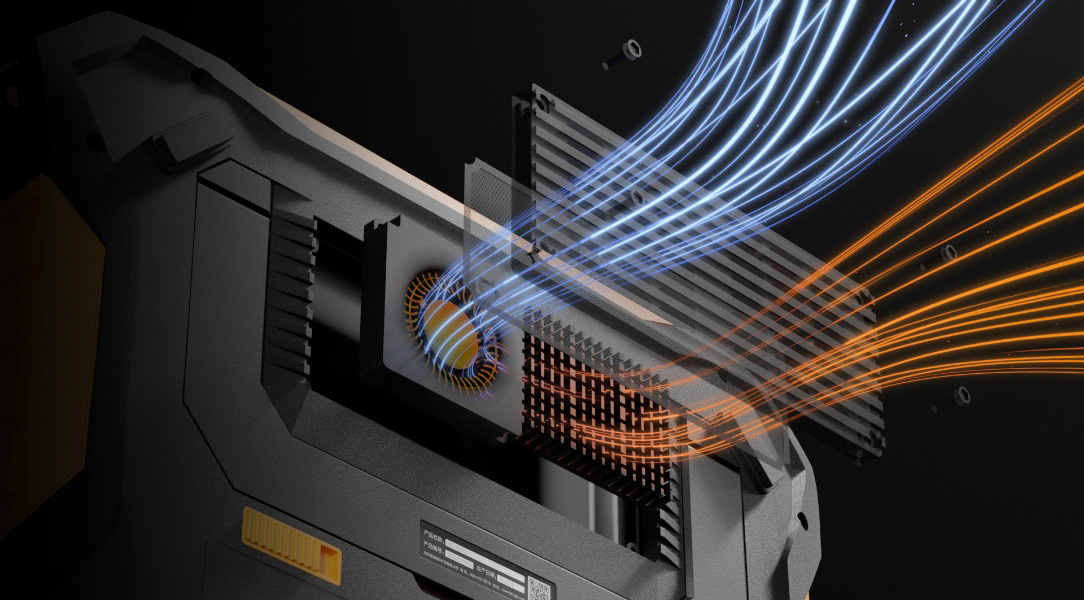

急速散热

工业级
前端机

适配多种工况

  • 12.1寸

    工业级液晶屏

  • -20 ~ +60℃

    工作温度

  • 3.5KG

    主机重量

  • 4G+WIFI

    通信模式

  • 10H

    连续工作时间

  • 16GB

    存储容量

  • 1000米

    无线测控距离

观看视频

规格参数

应用领域
  • 适用于桩基础、地基、岩基等地基基础的抗压静载荷试验；锚桩、锚杆抗拔静载荷试验，以及基桩的水平静载试验。
    		•

    功能特点
  • 试验过程支持全自动控载、判稳读数，可实现全程无人值守，支持自动报警功能，并具有断电自动续测功能，开机即可自动恢复试验；
  • 标配50㎜防水位移传感器，也可选配100㎜大量程调频防水位移传感器，位移盒具有防水功能，所有配件及连接线均采用工业标准压接制作；
  • 内置4G全网通无线上网模块，数据文件可快速实时上传云服务器，并与手机端同步显示；
  • 12.1寸超大工业彩色液晶屏，全触摸屏操作，亮度可调，高性能处理器，嵌入式操作系统，稳定可靠；
  • 工业级前端机，配备6.5寸LCD彩色显示屏，独立GPS定位系统，控载稳定，全直流供电，市区及荒野均可使用；
  • 主机与前端机无线连接，实用有效距离可达1000米以上（在工地空旷条件下）；
  • 全新操作界面，易学易用，功能丰富，交互友好，机内程序可无线网络进行更新，并支持U盘升级；
  • 专业的数据处理分析软件，可同时显示Q-s、s-lgt、s-lgQ等各种数据曲线，功能强大，可以快速对检测数据进行分析，生成检测报告；
  • 低功耗设计，满足现场高温环境下的连续 24 小时不间断工作需要。
    		•

    依据标准
  • GB 50007-2011《建筑地基基础设计规范》
  • GB 50086-2015《岩土锚杆与喷射混凝土支护工程技术规范》
  • GB 50021-2001《岩土工程勘察规范》（2009年版）
  • GB 50330-2013《建筑边坡工程技术规范》
  • GB/T 50123-2019《土工试验方法标准》
  • JGJ 106-2014《建筑基桩检测技术规范》
  • JGJ 79-2012《建筑地基处理技术规范》
  • JGJ 120-2012《建筑基坑支护技术规程》
  • JGJ 340-2015《建筑地基检测技术规范》
  • JGJ/T 401-2017《锚杆检测与监测技术规程》
  • JGJ/T 135-2018《载体桩技术标准》
  • JGJ/T 403-2017《建筑基桩自平衡静载试验技术规程》
  • JTG 3363-2019《公路桥涵地基与基础设计规范》
  • JTG/T 3512-2020《公路工程基桩检测技术规程》
  • TB 10218-2019《铁路工程基桩检测技术规程》
  • TB 10106-2023《铁路工程地基处理技术规程》
  • CECS 22：2005《岩土锚杆（索）技术规程》
    		•

    技术指标

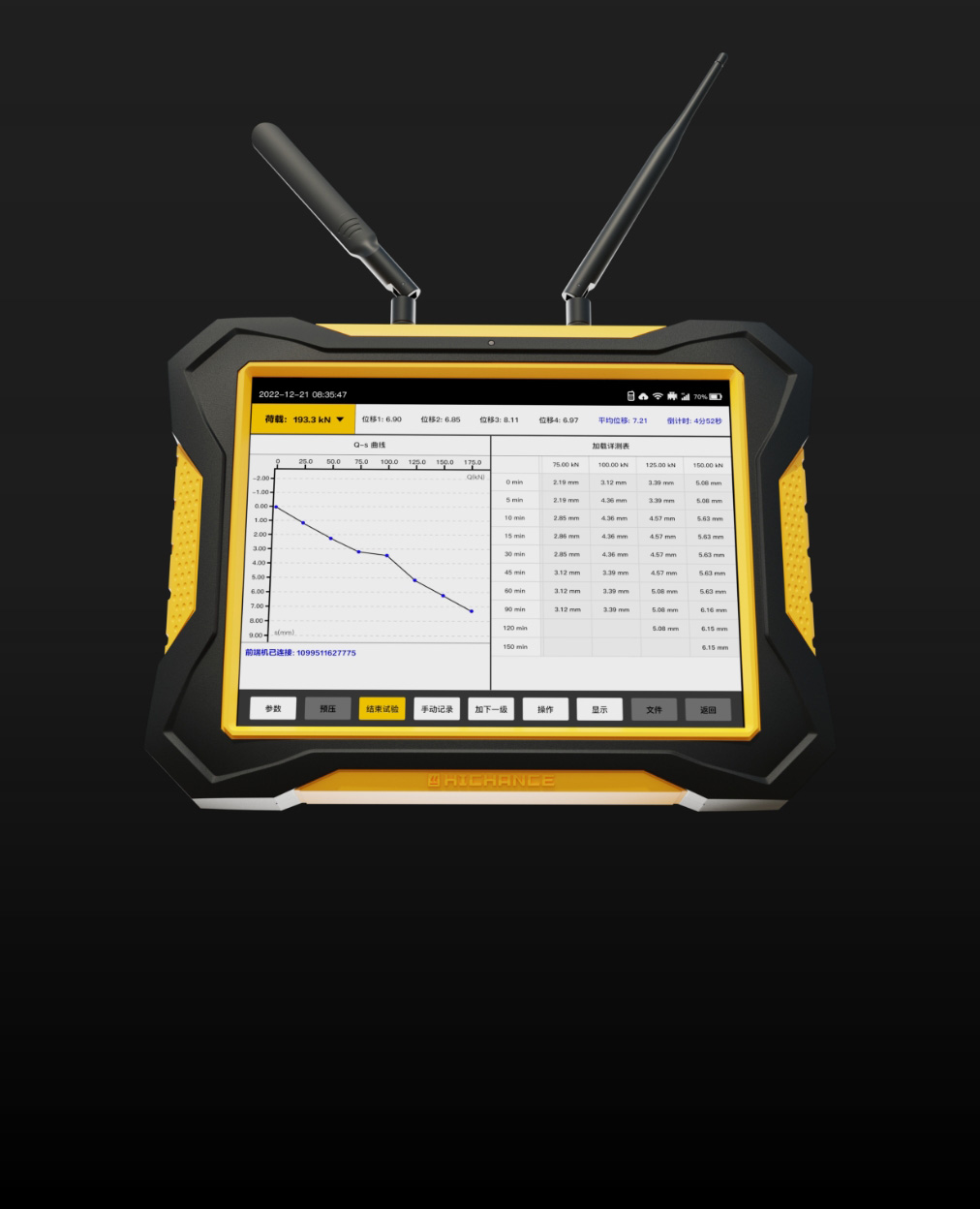

  • 主机
  • 主控单元：专业处理器
  • 操作方式：触屏
  • 显示方式：12.1寸彩色液晶屏（1024×768）
  • 存储容量：16G
  • 转存方式：专用 U 盘
  • 工作时间：连续工作时间超过10小时
  • 主机功率：≤25VA
  • 扬声器：高保真语音扬声器
  • 无线测控距离：超过500m
  • 充电电源：直流DC12V±5%（电源适配器）
  • 工作温度：-20～+60℃
  • 通信模式：4G通信模块+Wifi
  • 环境湿度：≤50%
  • 主机体积：340×256×58(mm)
  • 主机重量：3.5kg

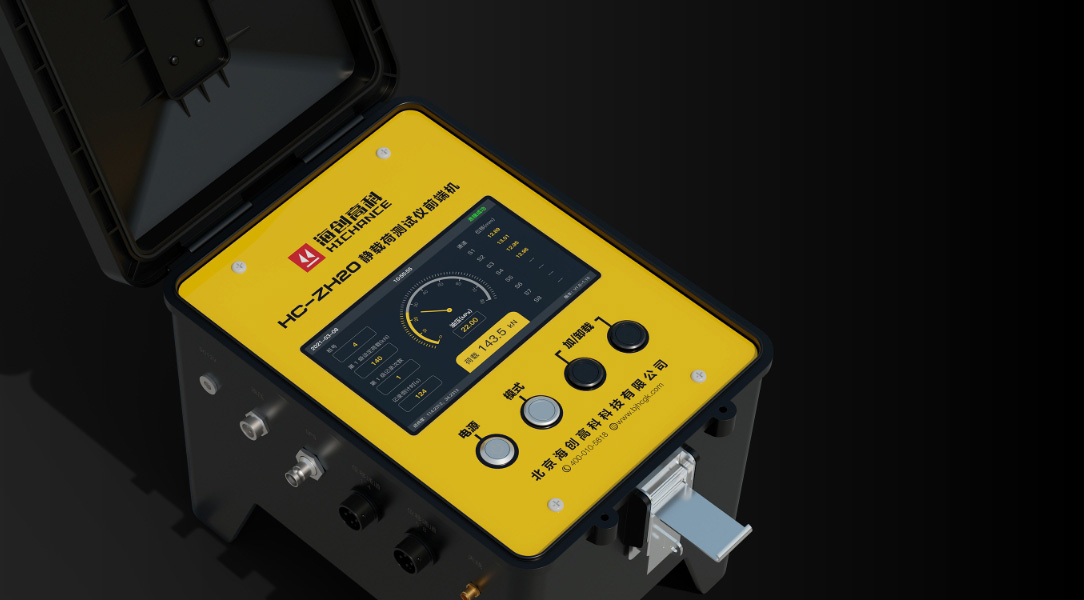

  • 前端机
  • 显示屏：6.5寸液晶显示屏
  • 通讯方式：无线
  • 定位：GPS定位系统
  • 供电模式：直流DC12V±5%（电源适配器）；交流AC220V±20%
  • 前端机功率：直流≤10VA；交流≤15VA

  • 位移传感器
  • 位移传感器类型：防水调频位移传感器
  • 测试通道：1个位移盒支持4个位移传感器通道；最大支持8个位移传感器通道
  • 位移量程：50.00㎜（可选100.00㎜）单次，累计行程无限制
  • 位移测试精度：0.1%FS
  • 位移分辨率：0.01mm

  • 压力传感器
  • 压力传感器类型：压阻式、4～20mA输出、无需调零
  • 压力传感器量程：0～70MPa
  • 精度：0.5%FS
  • 分辨率：0.1%FS
  • 控载超调量：可任意设置
  • 最大控制功率：7kVA
    		•

    相关下载

    标准规范
  • CECS 22-2005岩土锚杆(索)技术规程.pdf
  • GB 50086-2015岩土锚杆与喷射混凝土支护工程技术规范.pdf
  • GB 50330-2013 建筑边坡工程技术规范.pdf
  • GB/T 50123-2019 土工试验方法标准.pdf
  • JGJ 120-2012 建筑基坑支护技术规程.pdf
  • JGJ 340-2015 建筑地基检测技术规范.pdf
  • JGJ/T 401-2017 锚杆检测与监测技术规程.pdf
  • JGJ/T 403-2017 建筑基桩自平衡静载试验技术规程.pdf
  • JTG 3363-2019 公路桥涵地基与基础设计规范.pdf
  • JTG/T 3512—2020 公路工程基桩检测技术规程.pdf

    • 使用说明书
  • HC-ZH20 静载荷测试仪说明书.pdf

    • 上位机软件
  • 海创高科数据处理系统.240912.zip

    • 主机端软件
  • HC-ZH20 V1.5.10.240624.apk

    • Android
    手机端软件
  • 海创数据平台V1.2.21.240801.apk

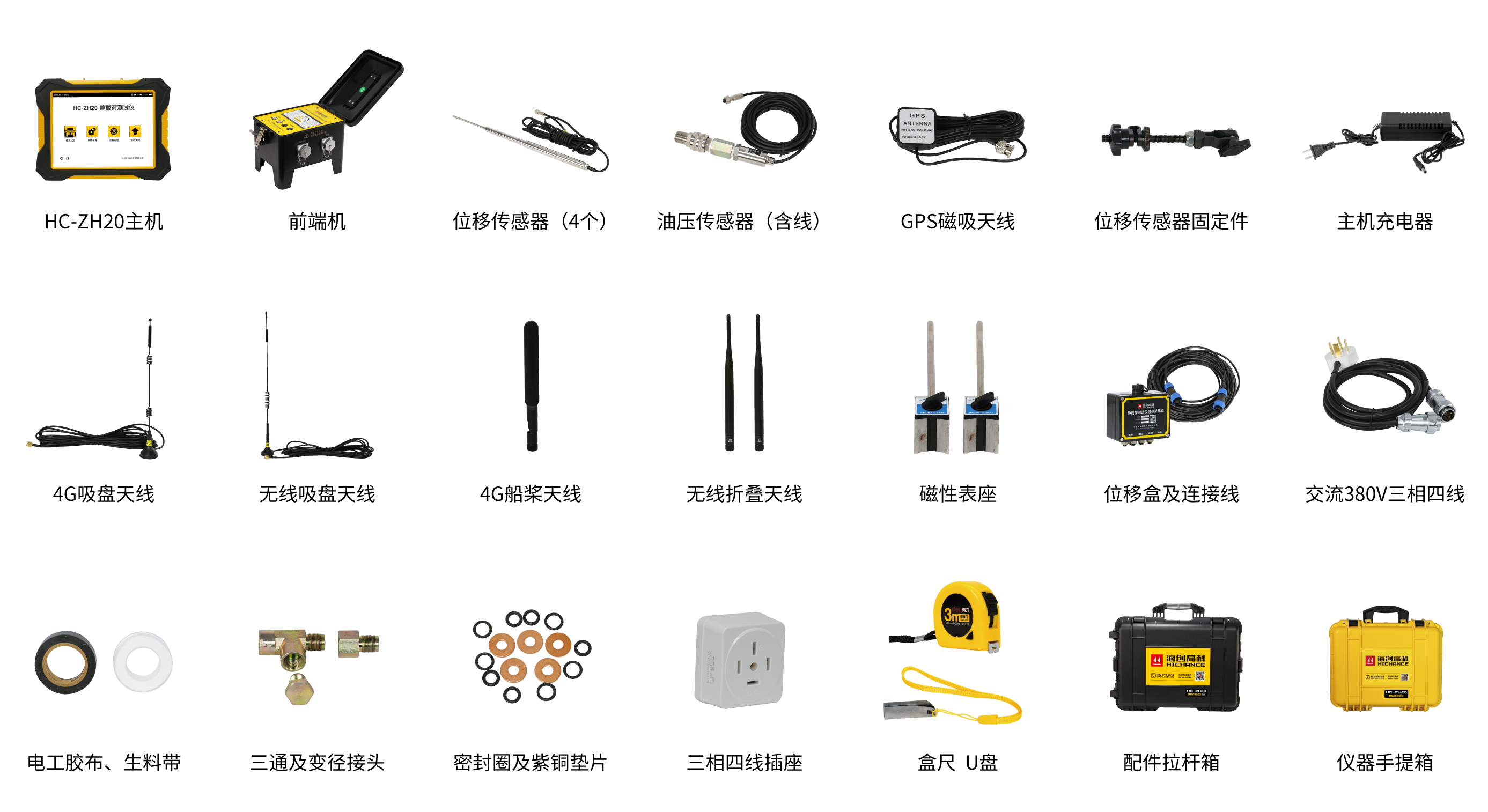

    • 产品配置
