应用领域 |

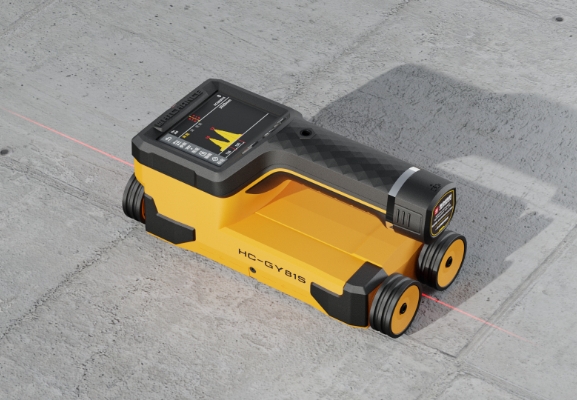

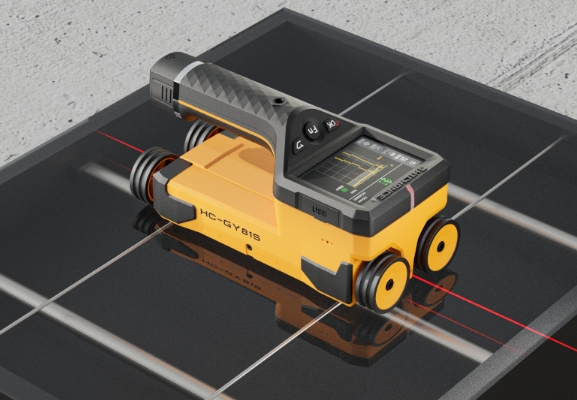

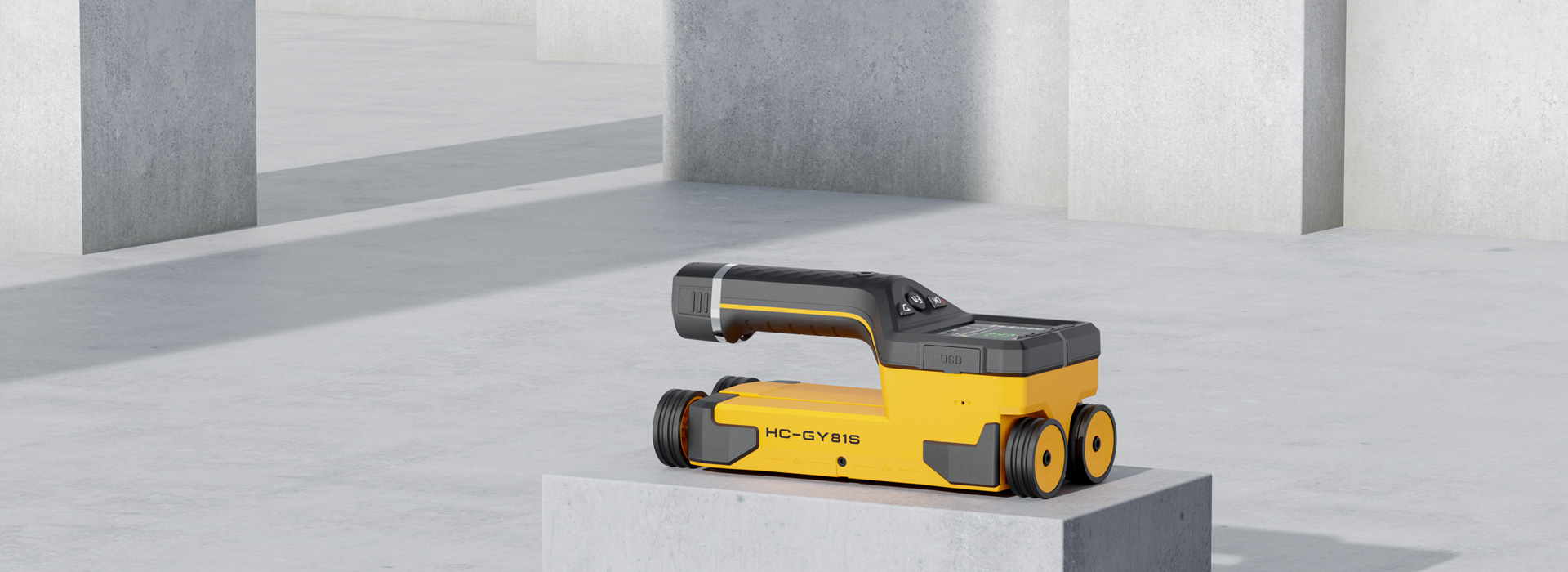

HC-GY81 / GY81S一体式钢筋扫描仪，是一种便携式智能无损检测设备，用于检测钢筋混凝土结构内部钢筋位置、钢筋保护层厚度、钢筋走向及分布情况，还可对非磁性和非导电介质中的磁性体及导电体进行检测。
(注：两个型号产品区别，GY81S 配置同屏显示器)
|
功能特点 |

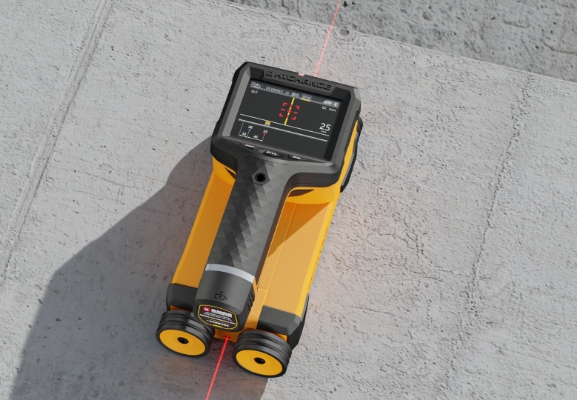

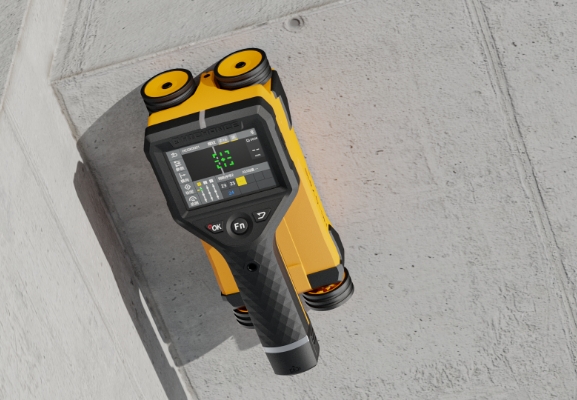

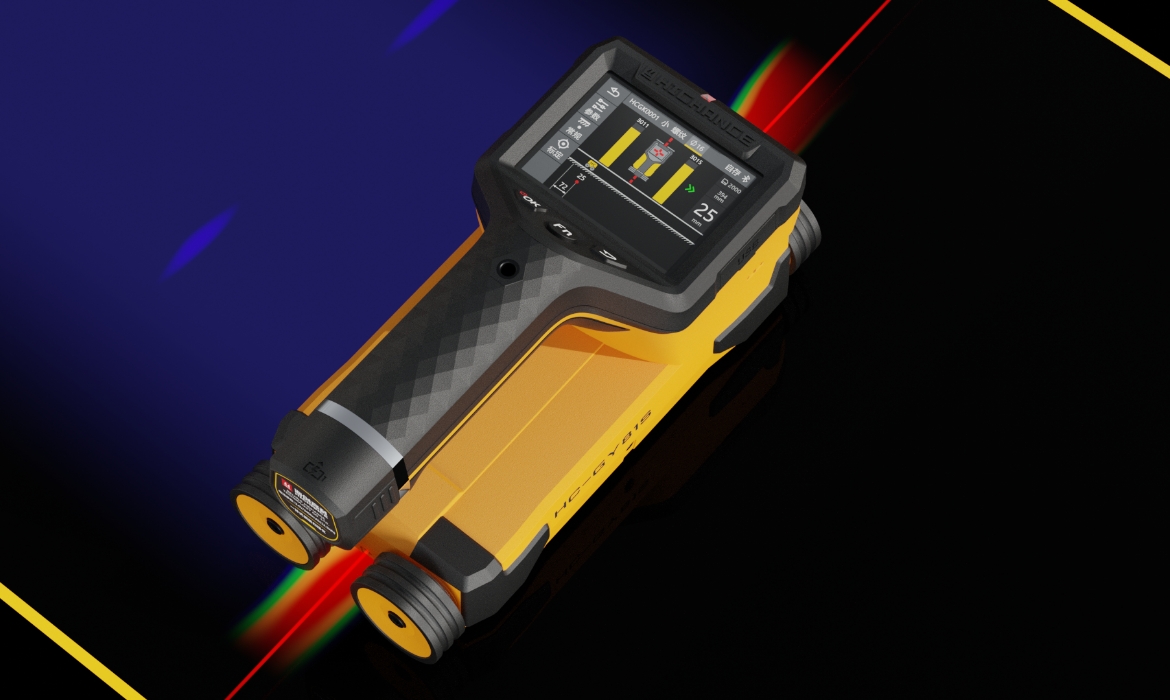

高质感外观，3.2 寸高分辨率彩色液晶屏，配有电容触摸屏，全新UI设计，搭配两种主题，人机交互更加友好；

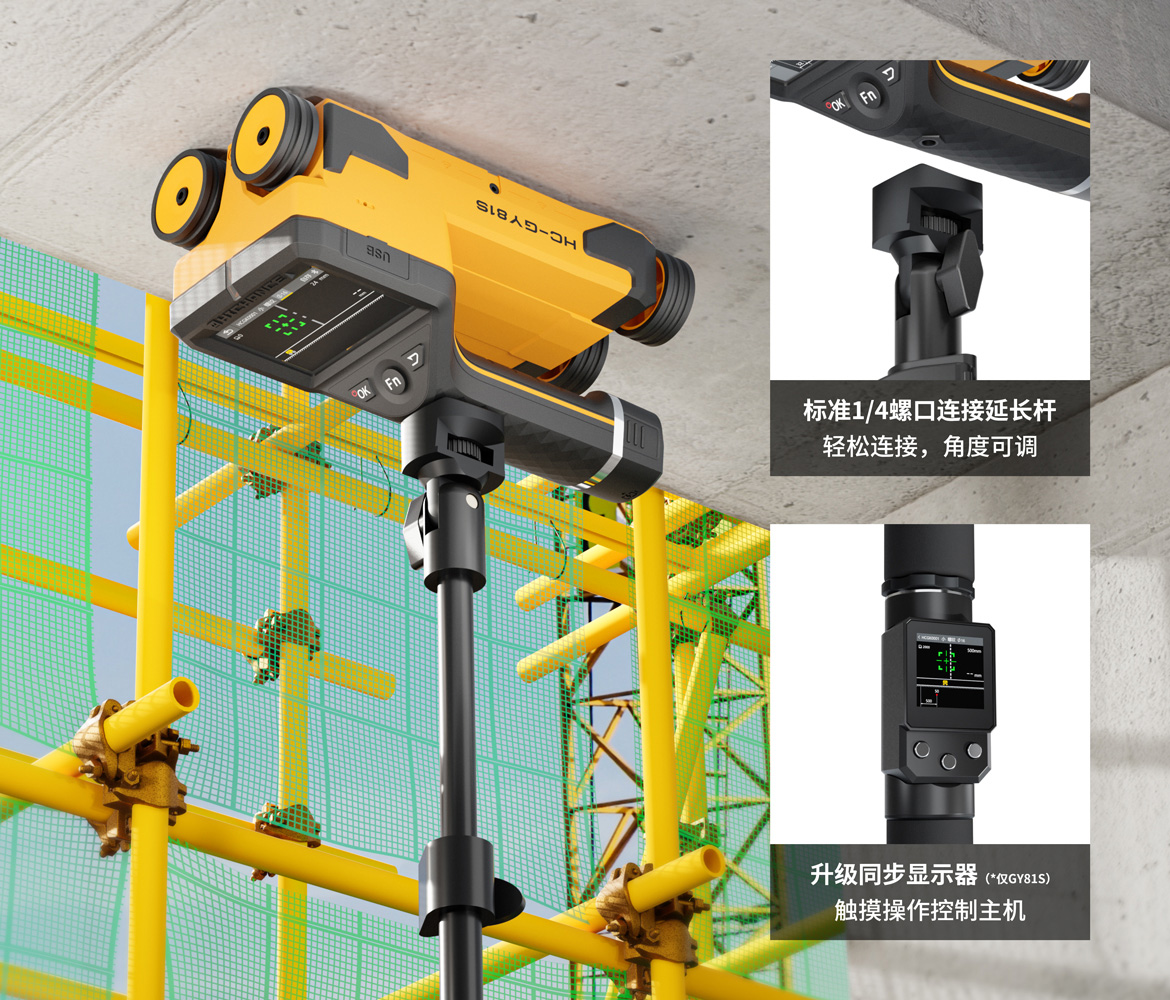

1.54 寸全新同步显示器，配有电容触摸屏，无线操控，无需攀高使检测更加安全高效（仅 HC-GY81S 支持）；

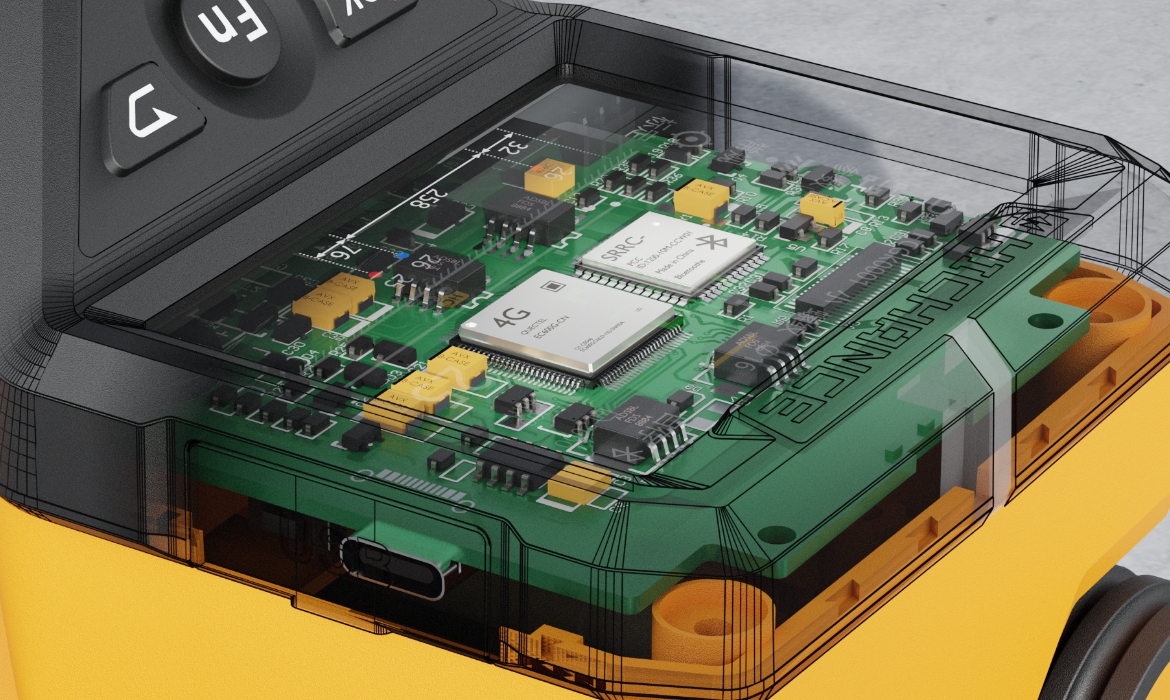

内置全网通4G模块和SIM卡，支持实时定位，仪器数据直接上传至服务器；
内置温度传感器，感知检测环境温度变化，智能提示标定，使检测数据更准确；
优化各种扫描模式下的钢筋判定算法，钢筋定位更加准确；
厚度检测模式保护层精度至 0.1mm，支持左右双路 AD 值提示，中心自动判读；
JGJ 检测功能，实现单点复测，自动生成现场测点缩略图，自定义检测顺序，满足检测规程测试需求；
新增区块检测模式，上位机可生成三维模型；
内置低功耗蓝牙芯片，连接海创数据平台 APP ，实现检测数据实时上传；
大容量存储空间，可存储10000构件 /5,500,000测点；
PC 端支持蓝牙读数，数据读取更加便捷，可减少主机USB口损耗，延长寿命；

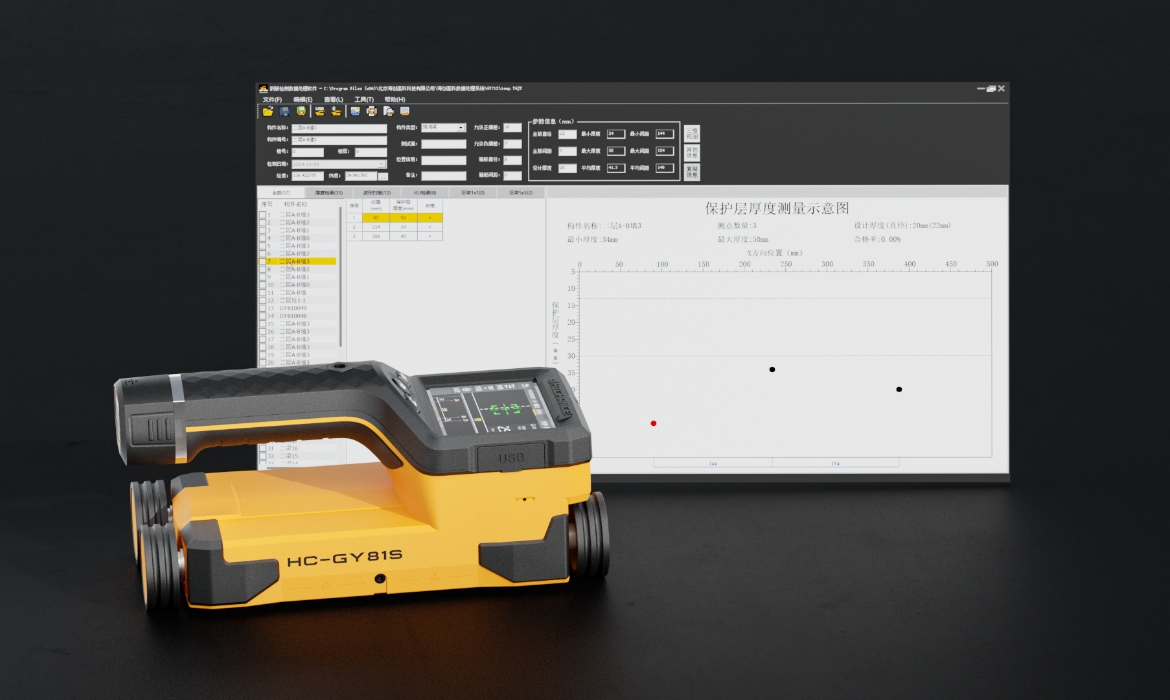

专业的检测数据处理分析软件，数据分析处理、打印导出报告轻松完成。
|
依据标准 |
GB 50010-2010 《混凝土结构设计规范》（2015版）
GB 50204-2015 《混凝土结构工程施工质量验收规范》
GB/T 50344-2019 《建筑结构检测技术标准》
JGJ/T 152-2019 《混凝土中钢筋检测技术规程》
DB11/T 365-2016 《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》
GB/T 50784-2013 《混凝土结构现场检测技术标准》
JJF 1224-2009 《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》
JTG/T J21-2011 《桥梁承载能力检测评定规程》
|
技术指标 |
钢筋直径设置范围（mm）： Φ6 ~ Φ50
量程（mm）： 第一量程：1 ~ 120； 第二量程：5 ~ 210
保护层厚度测量最大允许误差(mm)：
±1：1 ~ 80；
±2：81 ~ 120；
±4：121 ~ 210
直径估测模式： 有
数据传输模式： USB线传输、PC蓝牙读数
供电方式： 充电18650锂电池，工作时长≥24h
屏幕尺寸： 3.2寸彩色液晶屏(320x240像素)
存储数量： 10000构件 / 5,500,000测点 / 波形模式累计可存5500米
蓝牙： 蓝牙5.2
仪器尺寸（mm）： 206.7 * 94 * 97.88
仪器重量： 590g
同屏显示器参数
屏幕尺寸： 1.54寸彩色液晶屏（240*240像素)
传输距离： 15m
操作方式： 触摸+按键
通讯方式： 蓝牙5.2
工作时长： 大于24小时
|
