HC-F900

混凝土超声波检测仪

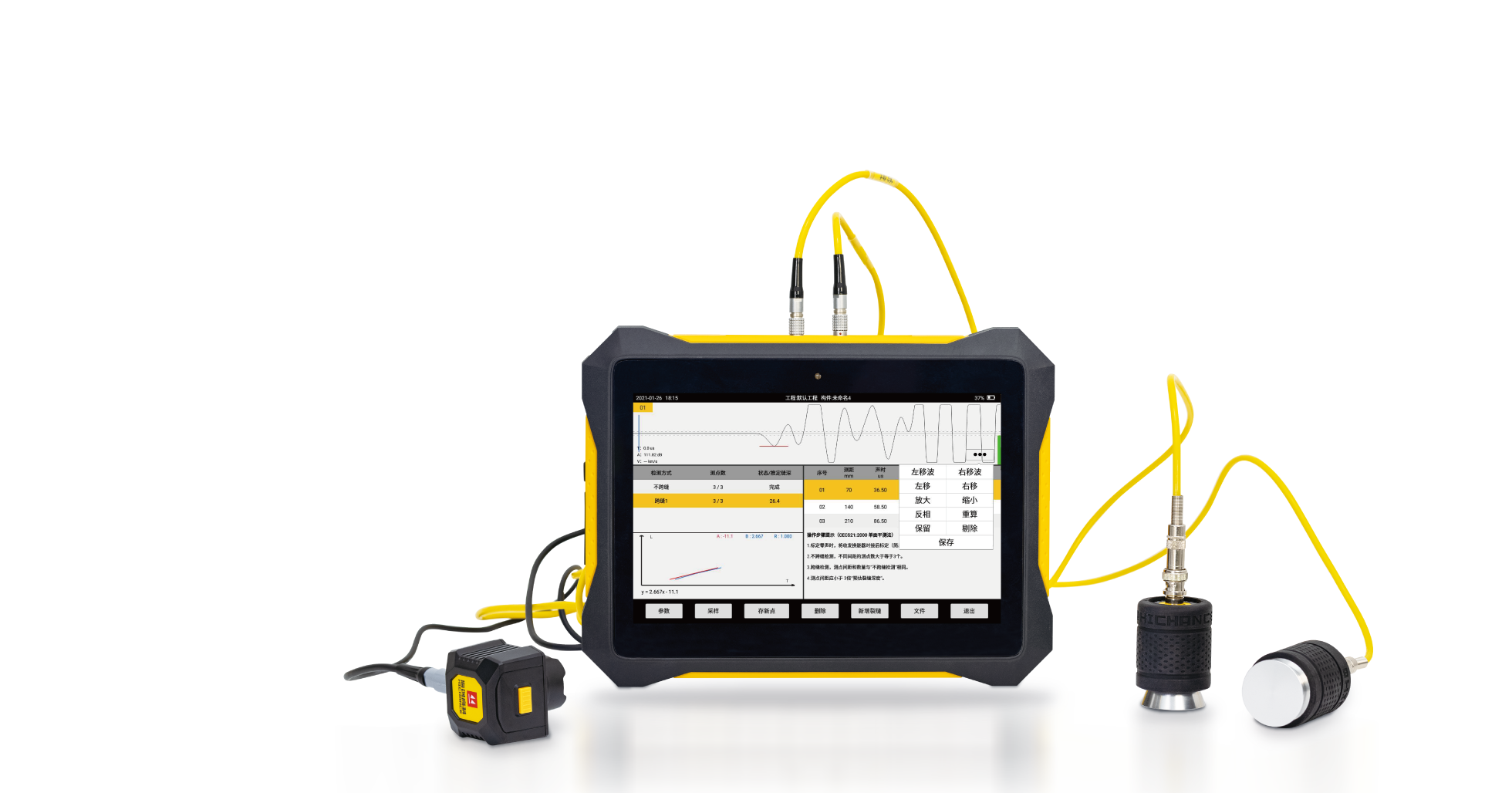

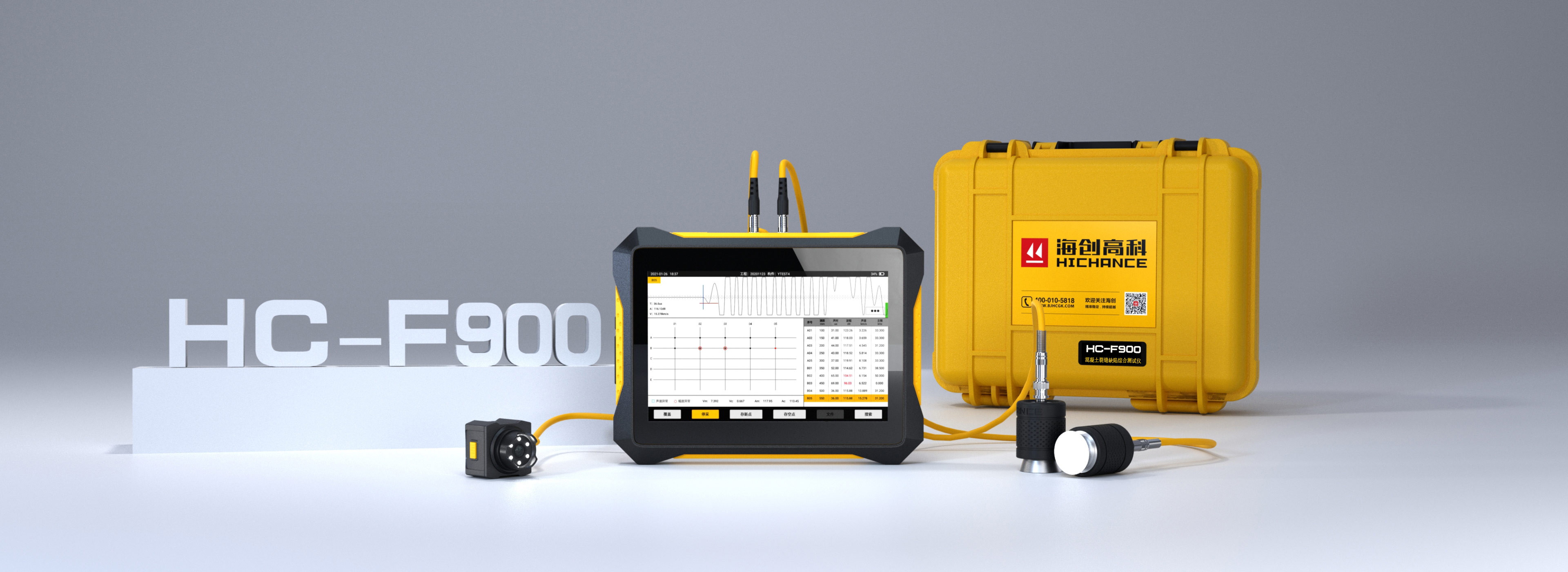

HC-F900 混凝土裂缝缺陷综合测试仪
HC-F900 混凝土裂缝缺陷综合测试仪

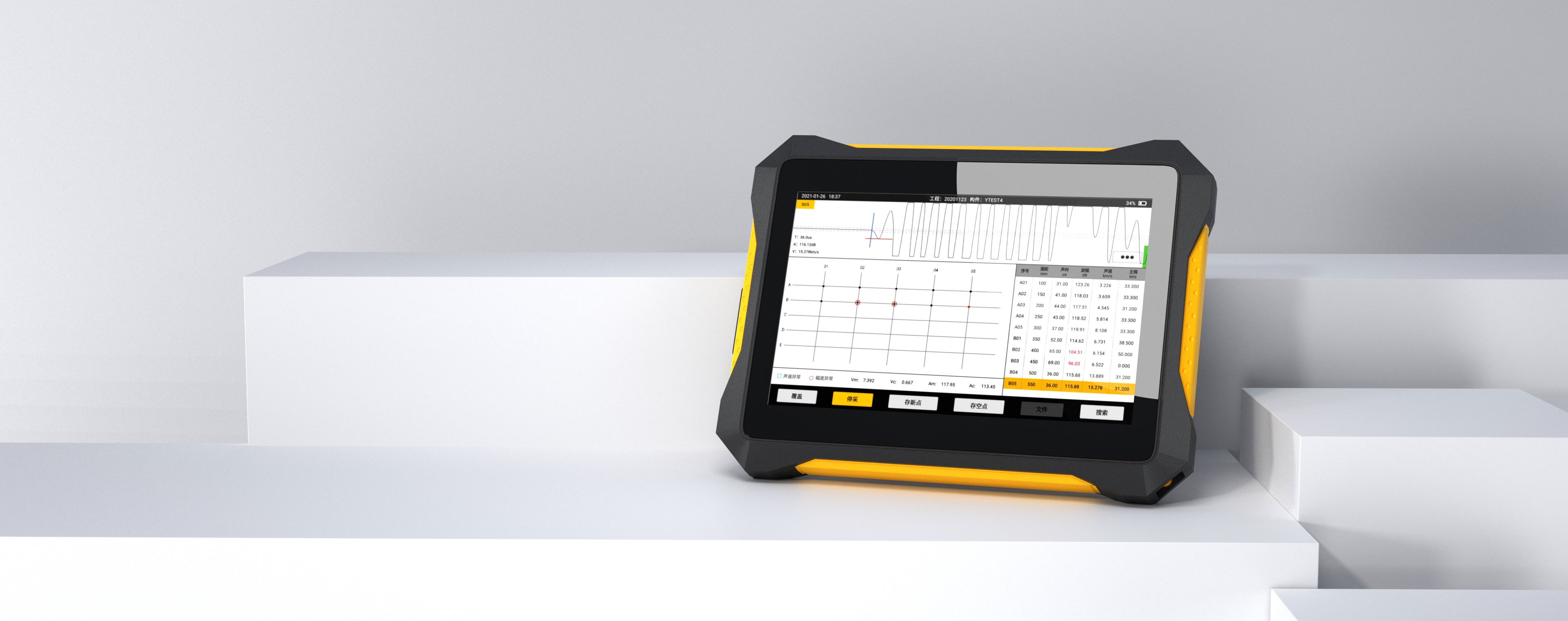

10寸高亮触摸屏主机

1280*800高清分辨率
ABS高强工程塑胶机身
4cm厚度1.8kg轻薄机身

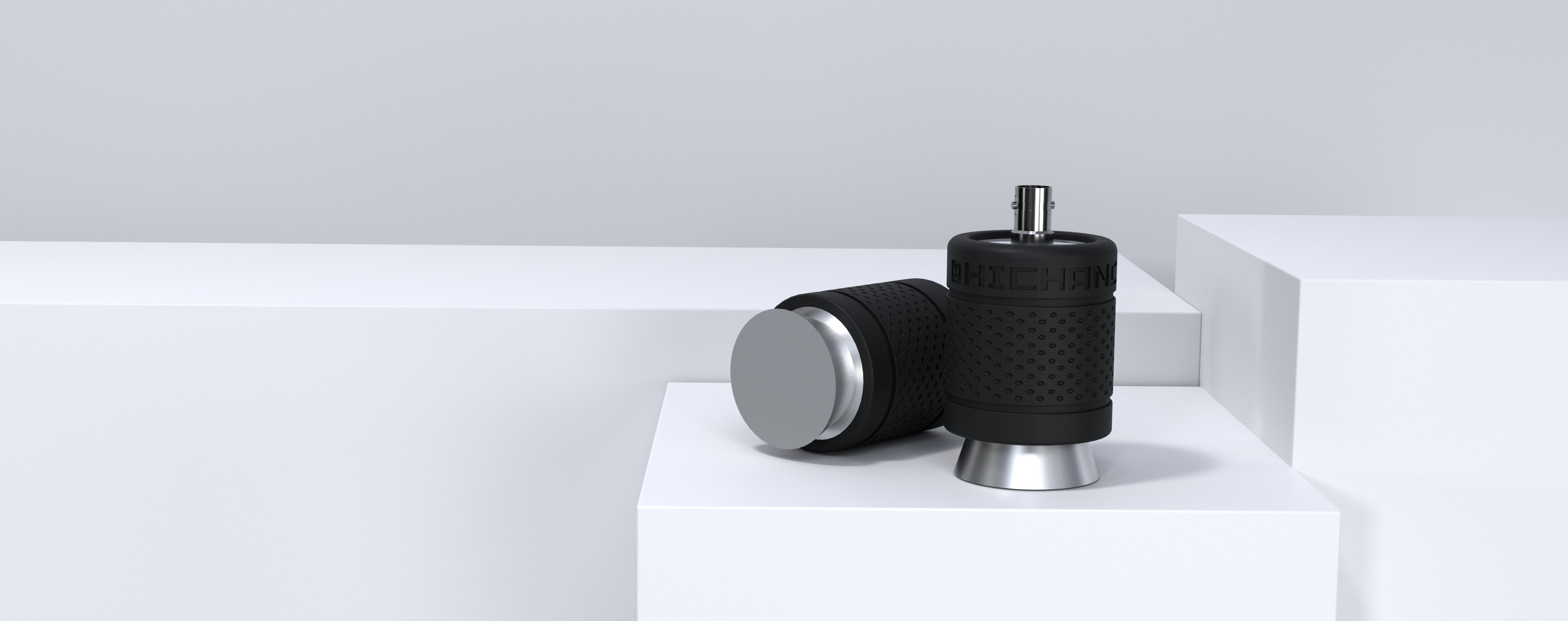

平面换能器

50kHz频率平面换能器
测量精度±0.01mm
测量范围0~10MM
(可选配250kHz高频小探头)

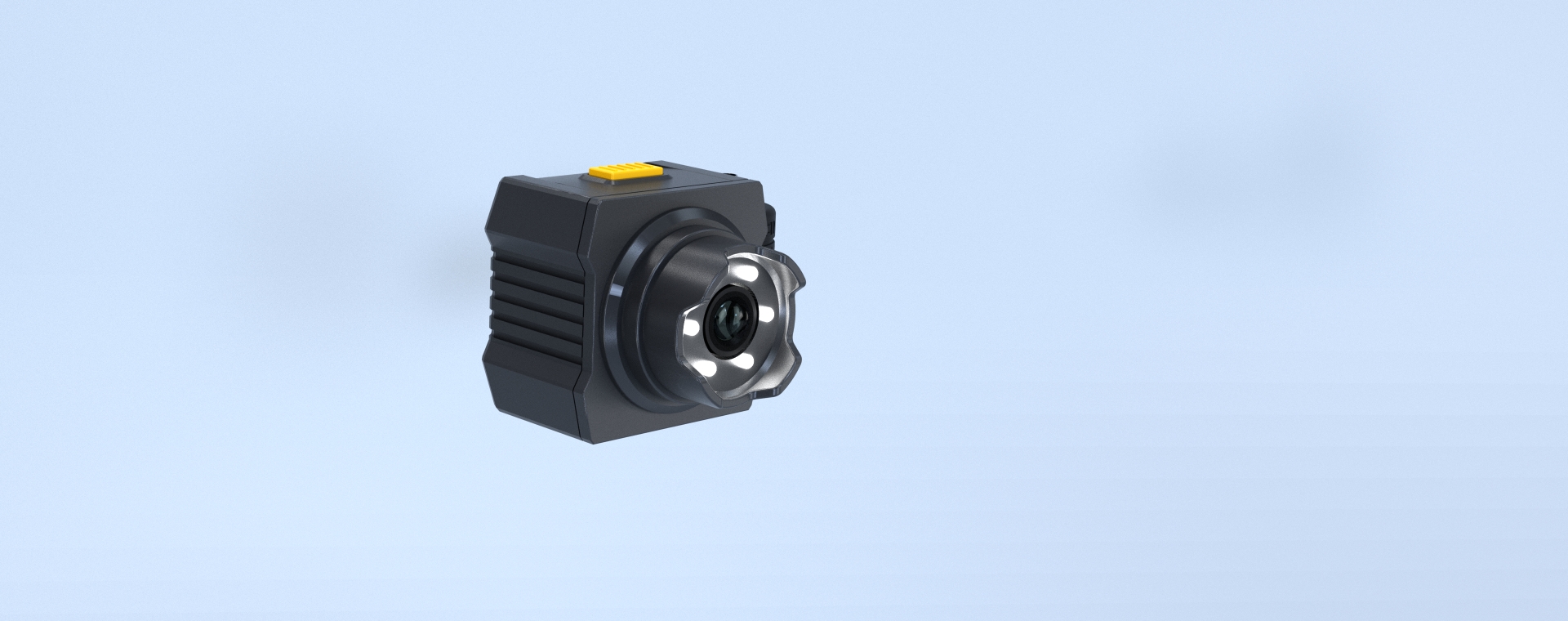

显微摄像探头

全新电子成像技术，真是显示裂缝原貌
自带照明功能，裂缝深暗可见

规格参数

应用领域
  • 采用超声波和显微摄像技术，适用于混凝土、石墨、尼龙等非金属材料及其构件内部缺陷、裂缝深度、裂缝宽度检测，以及装配式建筑预制剪力墙底部接缝灌浆饱满度检测。
    		•

    功能特点
  • 10寸（1280x800）高亮触摸显示屏，最大400尼特亮度，操作界面智能交互，易学易用操作便捷；
  • 机身采用ABS高强工程塑胶，耐高温、阻燃、抗冲击性能高；；
  • 4cm整机厚度，1.8㎏轻薄机身，重量轻携带方便；
  • 裂缝测深更精准，独特首波算法；
  • 支持装配式建筑预制剪力墙底部接缝灌浆饱满度检测；
  • 裂缝宽度自动判读、手动判读，电子标尺人工判读三种模式；
  • 独特自校准功能，可用标准刻度板进行校准，操作方便；
  • 可手动调整声时线，数据校正检测结果更准确；
  • 自动判读首波声时、波幅，实时显示，测试结果一目了然；
  • 可手动调整声时线，避免误判，操作简单实用；
  • 测试过程中，可任意覆盖、删除已存测点波形；
  • U盘转存数据，支持通过U盘进行软件升级；
  • 缺陷处理软件功能强大，支持装配式影像分析；
  • 深度处理软件，自动分析数据、打印报表轻松完成；
  • PC上位机可定制报告，支持数据云传输，可导出图片、txt、office等多种格式。
    		•

    依据标准
  • GB 50292-2015 民用建筑可靠性鉴定标准
  • GB 50204-2015 混凝土结构工程施工质量验收规范
  • GB/T 50784-2013 混凝土结构现场检测技术标准
  • JGJ 125-2016 危险房屋鉴定标准
  • DB 11/T637-2015 房屋结构安全鉴定标准
  • CECS 21:2000 超声法检测混凝土缺陷技术规程
  • SL/T 352-2020 水工混凝土试验规程
  • JGJ/T 485-2019 装配式住宅建筑检测技术标准
  • JJF 1334-2012 混凝土裂缝宽度及深度测量仪校准规范
    		•

    技术指标
  • 主控单元：专业8核ARM处理器（主频2GHz）
  • 操作系统：Android 6.0（支持中/英文）
  • 通道数：双通道
  • 存储容量：内置电子硬盘（16G）
  • 显示方式：10.1寸（1280x800）彩色液晶屏（亮度可调）
  • 操作方式：触摸屏
  • 触发方式：自动触发
  • 采样间隔： 0.025μs ～ 2000μs多档可选
  • 采样长度：512点 ～ 2048点多档可选
  • 接收灵敏度：≤10μV
  • 声时测量范围：0 ～ 4096000μs
  • 幅度测读范围：0 ～ 170dB
  • 换能器频率：标配50kHz（可选配250kHz高频小探头）
  • 发射电压：125V、250V、500V、1000V 多档可选
  • 发射脉宽：0.1μs ～ 100μs
  • 转存方式：WIFI、海创云传输、专用U盘（16G）
  • 充电电源：AC100~240 V，50/60Hz，输出12.6V DC，3.0A
  • 主机体积：283×216×41 (mm)
  • 主机重量：1.8kg
  • 工作温度：-20 ～ +60℃
  • 深度测量范围：5 ～ 500mm
  • 深度测量精度：±5mm（≤±10%）
  • 宽度测量范围：0 ～ 10mm
  • 宽度测量精度：±0.01mm
  • 放大倍数：40倍
  • 图像格式：BMP（1280×800）
  • 电池容量：75.5Wh（11.1V/6800mAh）（可拆卸，可选备用电池）
    		•

    相关下载

    标准规范
  • CECS 21-2000 超声法检测混凝土缺陷技术规程.pdf

    • 使用说明书
  • HC-F900 混凝土裂缝缺陷综合测试仪使用说明书.pdf

    • 上位机软件
  • 海创高科数据处理系统.241203.zip

    • 主机端软件
  • 超声波系列主程序_6.0 V1.2.16.231023.apk
  • 超声波系列测缺_6.0 V1.2.27.240726.apk
  • 超声波系列测深_6.0 V1.2.29.240830.apk
  • 超声波系列测宽_6.0 V1.2.27.231020.apk

    • 产品配置
