HC-GY91

多通道钢筋扫描仪

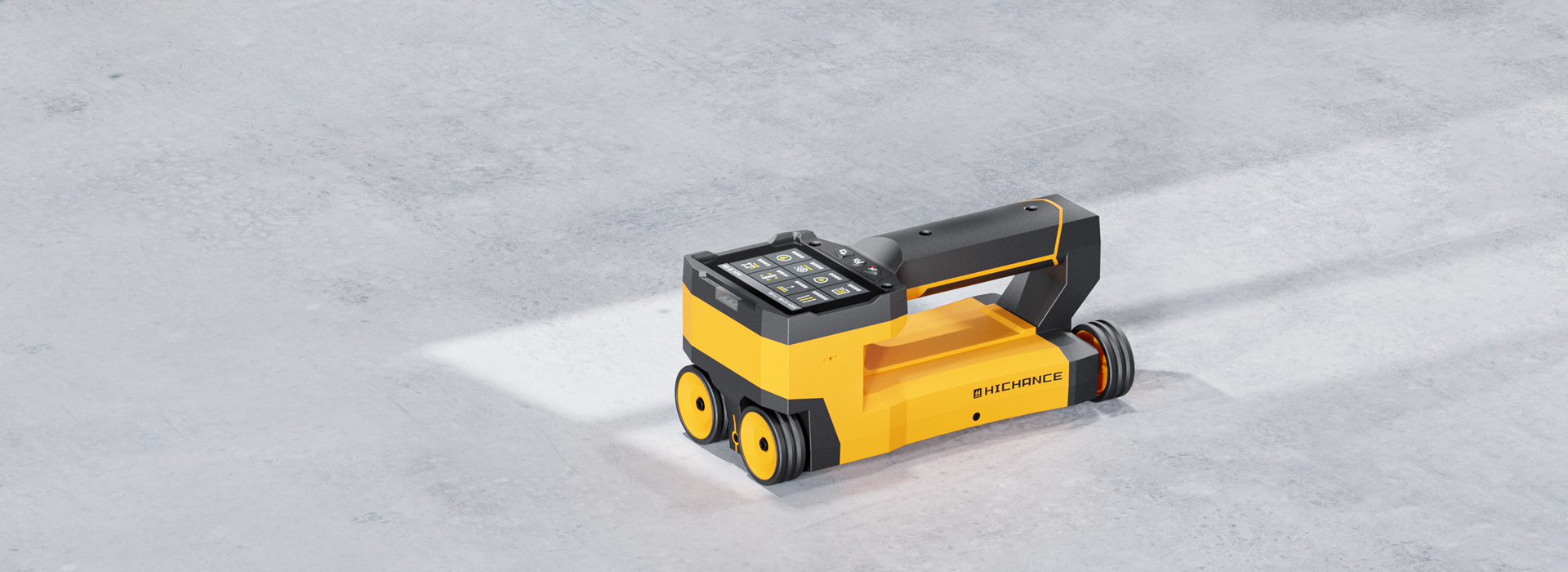

HC-GY91 多通道钢筋扫描仪
HC-GY91 多通道钢筋扫描仪

多组传感器同时测量

支持斜筋、断筋检测

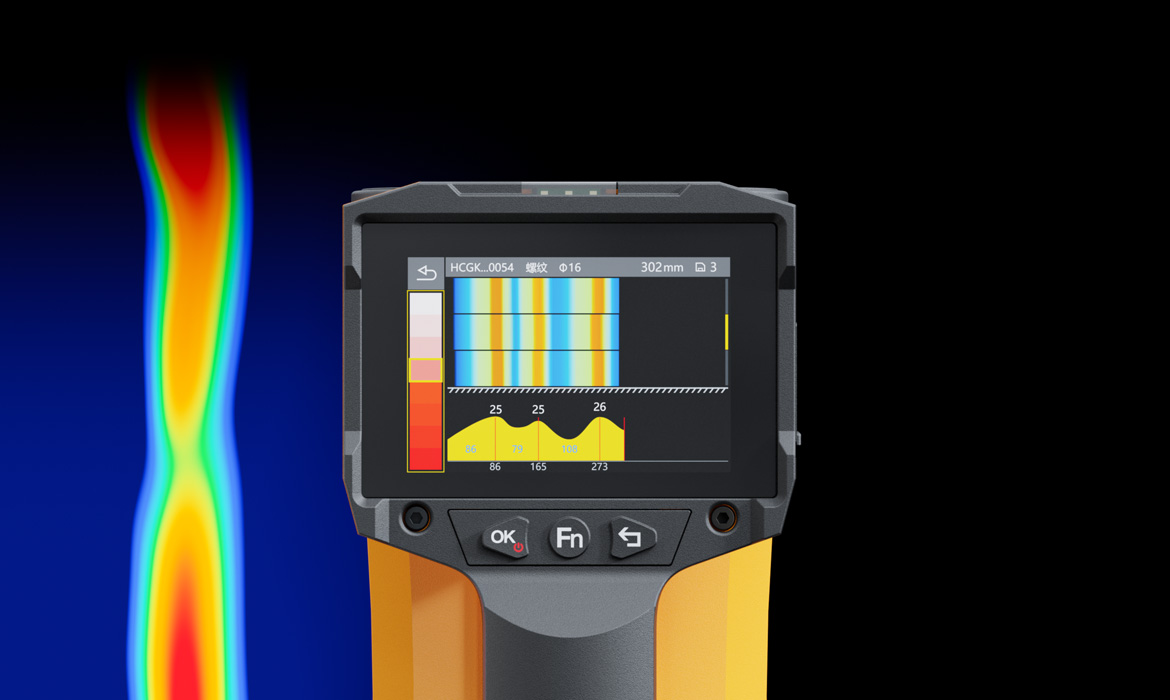

热力图成像分析

检测结果直观展示

规格参数

应用领域
  • 主要用于检测钢筋混凝土结构施工质量，能够检测钢筋保护层厚度、钢筋位置、钢筋间距、走向及分布情况，估测钢筋直径，还可对非磁性和非导电介质中的磁性体及导电体进行检测。
    		•

    功能特点
  • 检测范围增大，满足大深度钢筋保护层的检测需求；
  • 内置4G模块和SIM卡，支持实时定位；
  • 智能提示标定，使检测数据更准确；
  • 热力图成像分析，轻松应对密集钢筋工况；
  • 支持斜筋检测、多段检测，三组传感器同时测量，保护层结果色谱显示，结果直观可靠；
  • 智能检测模式，自动修正钢筋电磁影响，测量工作一次完成；
  • 新增区块检测模式，支持8x8区块检测，精准呈现区域钢筋分布情况，上位机可生成三维模型；
  • 优化各种扫描模式下的钢筋判定算法，钢筋定位更加准确；

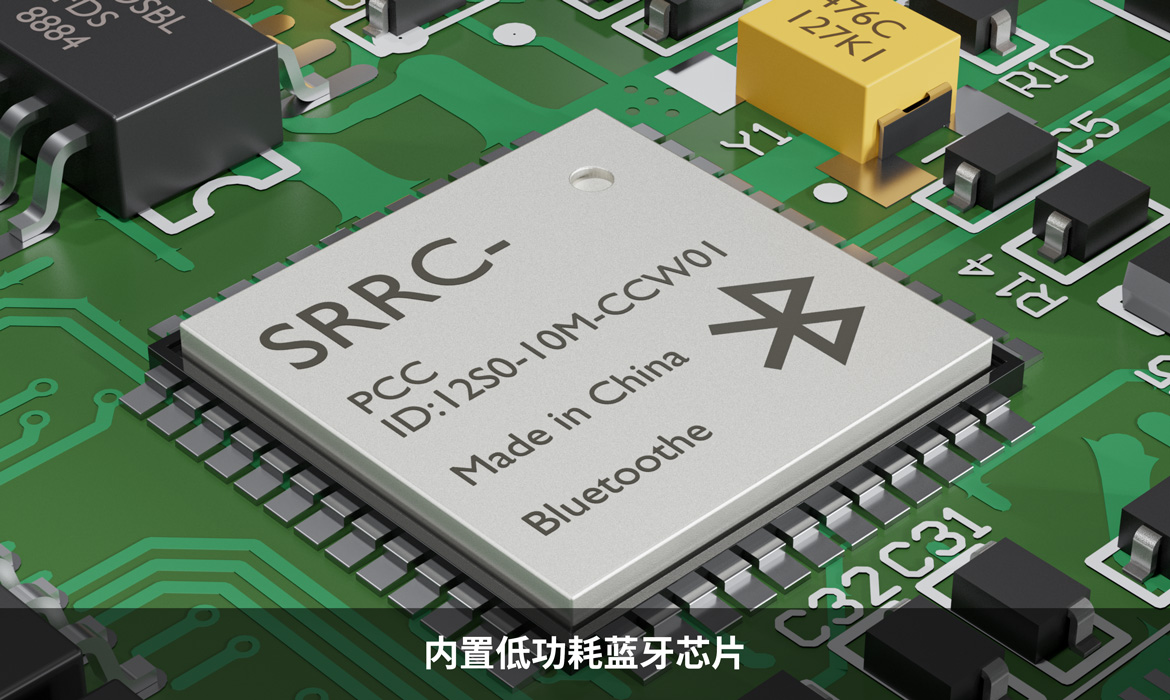

  • 内置低功耗蓝牙芯片，可连接多平台 APP ，实现检测数据实时上传；
  • 仪器存储扩容，可存储25600构件；

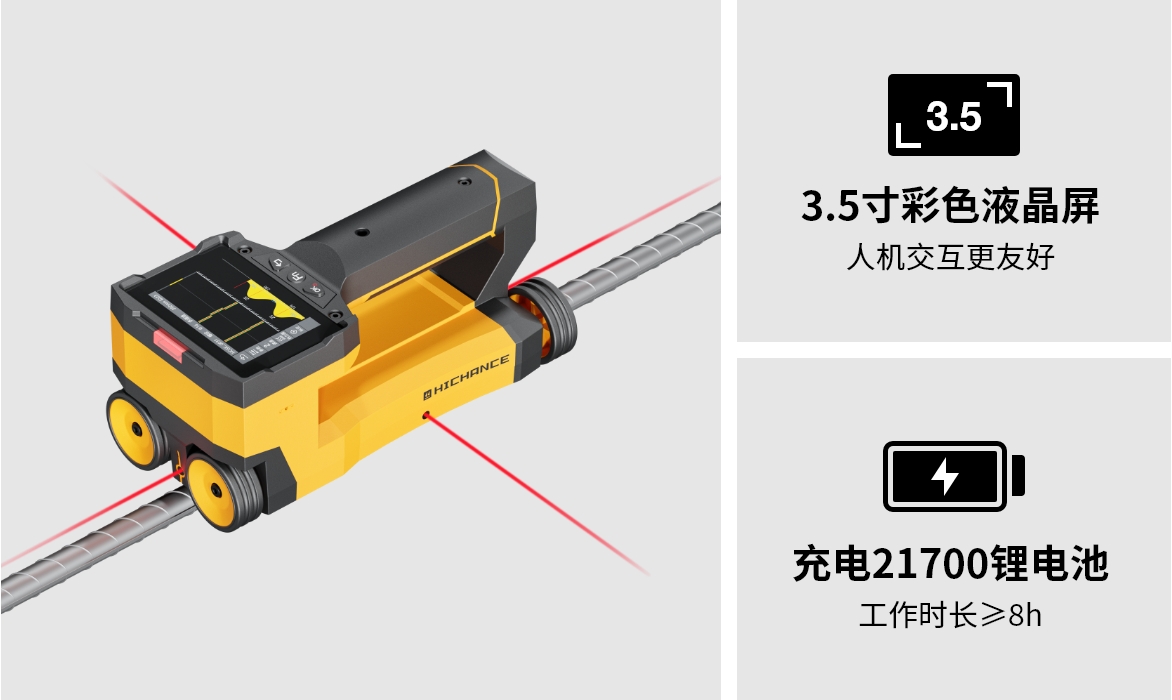

  • 高质感外观，3.5寸高分辨率彩色液晶屏，配有电容触摸屏，全新UI设计，搭配两种主题，人机交互更加友好；

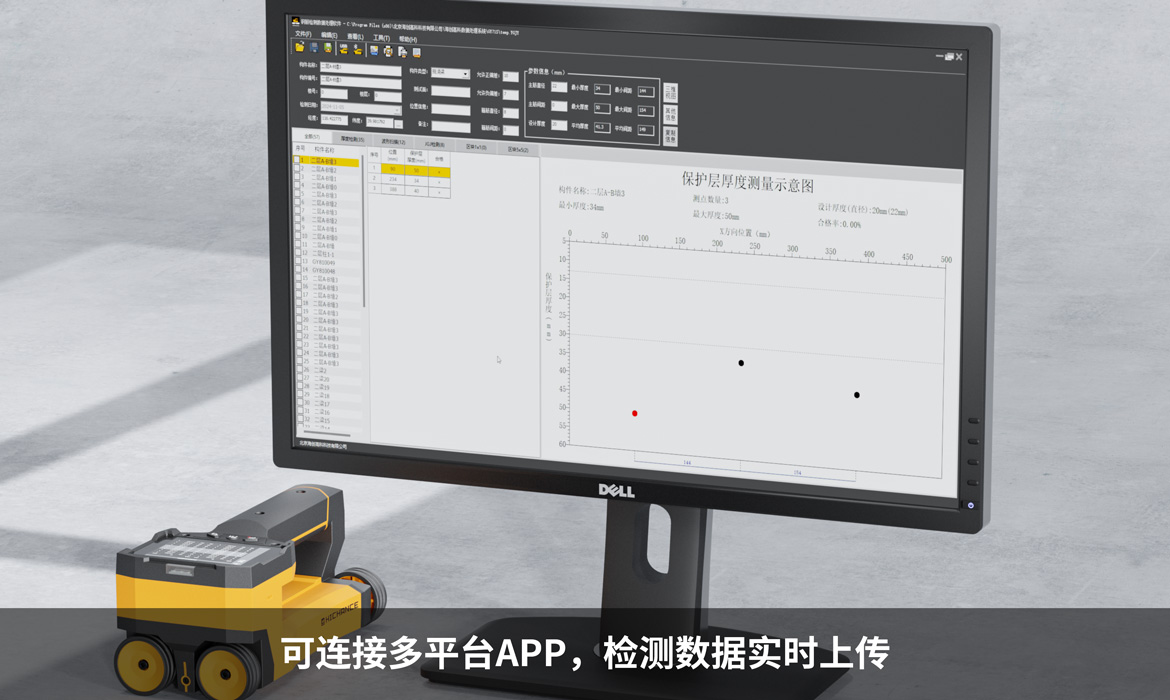

  • 专业的检测数据处理分析软件，测量结果三维图显示，数据分析处理、打印导出报告轻松完成。
    		•

    依据标准
  • GB 50010-2010 《混凝土结构设计规范》（2024版）
  • GB 50204-2015 《混凝土结构工程施工质量验收规范》
  • GB/T 50344-2019 《建筑结构检测技术标准》
  • GB/T 50784-2013 《混凝土结构现场检测技术标准》
  • JGJ/T 152-2019 《混凝土中钢筋检测技术规程》
  • DB11/T 365-2016 《钢筋保护层厚度和钢筋直径检测技术规程》
  • JJF 1224-2009 《钢筋保护层、楼板厚度测量仪校准规范》
  • JTG/T J21-2011 《公路桥梁承载能力检测评定规程》
    		•

    技术指标
  • 钢筋直径设置范围（mm）： ∅6 ~ ∅50
  • 量程（mm）： 1 ~ 230
  • 保护层厚度最大允许误差(mm)： 1～80 ±1；
    81～130 ±2；
    131～230 ±4 或 1+3%
  • 直径估测模式： 有
  • 数据传输模式： USB线传输
  • 供电方式： 充电 21700 锂电池，工作时长 ≥8h
  • 屏幕尺寸： 3.5 寸彩色液晶屏 ( 800x480 像素 )
  • 存储数量： 25600 个构件
  • 蓝牙： 有
  • 激光指示： 4 向激光
  • 实时定位： 内置4G模块，支持实时定位
  • 环境温度检测： 内置温度传感器，感知环境温度变化，智能提示标定
  • 通道数： 3 通道
  • 操作方式： 电容触屏 + 按键
  • 仪器尺寸： 225.5mm * 106mm * 104.1mm
    		•

    相关下载

    标准规范
  • GB 50010-2010 混凝土结构设计标准（2024版）.pdf
  • GB 50204-2015 混凝土结构工程施工质量验收规范.pdf
  • GB/T 50344-2019 建筑结构检测技术标准.pdf
  • JGJ/T 152-2019 混凝土中钢筋检测技术规程.pdf
  • DB11/T 365-2016 钢筋保护层厚度和钢筋直径技术规程.pdf
  • GB/T 50784-2013 混凝土结构现场检测技术标准.pdf
  • JJF 1224-2009 钢筋保护层、楼板厚度测量仪校准规范.pdf
  • JTG/T J21-2011 公路桥梁承载能力检测评定规程.pdf

    • 使用说明书
  • HC-GY91 说明书.pdf

    • 上位机软件
  • 海创高科数据处理系统.250311.zip

    • Android
    手机端软件
  • 海创数据平台V1.2.21.250331.apk

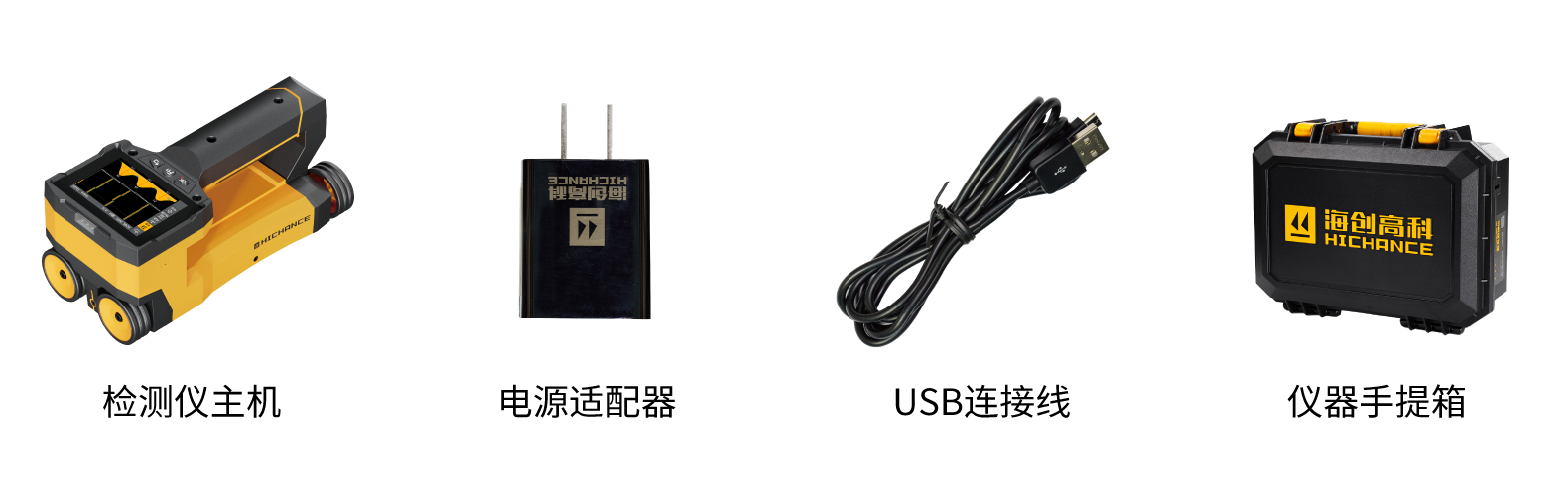

    • 产品配置
